一、HG/T20592-2009止回阀是指依靠介质本身流动而自动开、闭阀瓣，用来防止介质倒流的阀门，又称逆止阀、单向阀、逆流阀、和背压阀。止回阀属于一种自动阀门，其主要作用是防止介质倒流、防止泵及驱动电动机反转，以及容器介质的泄放。止回阀还可用于给其中的压力可能升至超过系统压的辅助系统提供补给的管路上。止回阀主要可分为旋启式止回阀（依重心旋转）与升降式止回阀（沿轴线移动）。
HG/T20592-2009标准H41W不锈钢升降式止回阀
二、HG/T20592-2009止回阀 主要外形尺寸和连接尺寸(mm)
型号 | 公称通径DN(mm) | 尺寸 | ||||||
L | D | D | D | Z-φd | b | H | ||
| 15 | 130 | 95 | 65 | 45 | 4-φ14 | 14 | 77 |
20 | 150 | 105 | 75 | 55 | 4-φ16 | 16 | 77 | |
25 | 160 | 115 | 85 | 65 | 4-φ16 | 16 | 80 | |
32 | 180 | 140 | 100 | 78 | 4-φ18 | 18 | 85 | |
40 | 200 | 150 | 110 | 85 | 4-φ18 | 18 | 95 | |
50 | 230 | 165 | 125 | 100 | 4-φ19 | 19 | 105 | |
65 | 290 | 185 | 145 | 120 | 4-φ20 | 20 | 120 | |
80 | 310 | 200 | 160 | 135 | 8-φ20 | 20 | 130 | |
100 | 350 | 220 | 180 | 155 | 8-φ22 | 22 | 140 | |
125 | 400 | 250 | 210 | 185 | 8-φ22 | 22 | 155 | |
150 | 480 | 285 | 240 | 210 | 8-φ24 | 24 | 180 | |
200 | 600 | 340 | 295 | 265 | 12-φ26 | 26 | 215 | |
三、HG/T20592-2009止回阀 作用原理
本阀门在使用过程中，介质按图示箭头方向流动。
当介质按规定方向流动时，阀瓣受介质力的作用，被开启;介质逆流时，因阀瓣自重和阀瓣受介质反向力的作用，使阀瓣与阀座的密封面密合而关闭，达到阻止介质逆流的目的。

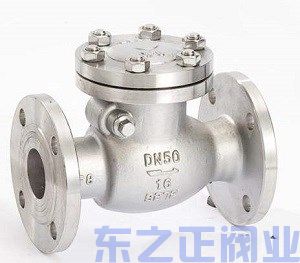

HG/T20592-2009标准H44W不锈钢旋启式止回阀
四、HG/T20592-2009止回阀主要外形和主要连接尺寸（mm）
产品型号 Type | 公称通径 DN | PN1.6/2.5MPa | ||||||
L | D | D1 | D2 | b | Z-Φd | H | ||
H44H-16C H44Y-16C H44W-16P H44Y-16P H44 - 16R H44Y-16I | 50 | 230 | 165 | 125 | 100 | 16 | 4-Φ18 | 135 |
65 | 290 | 185 | 145 | 120 | 18 | 4-Φ18 | 142 | |
80 | 310 | 200 | 160 | 135 | 20 | 8-Φ18 | 165 | |
100 | 350 | 220 | 180 | 155 | 20 | 8-Φ18 | 180 | |
125 | 400 | 250 | 210 | 185 | 22 | 8-Φ18 | 210 | |
150 | 480 | 285 | 240 | 210 | 24 | 8-Φ23 | 233 | |
200 | 550 | 340 | 295 | 265 | 26 | 12-Φ23 | 304 | |
250 | 650 | 405 | 355 | 320 | 30 | 12-Φ25 | 348 | |
300 | 750 | 460 | 410 | 375 | 30 | 12-Φ25 | 390 | |
350 | 850 | 520 | 470 | 435 | 34 | 16-Φ25 | 430 | |
400 | 950 | 580 | 525 | 485 | 36 | 16-Φ30 | 468 | |
500 | 1150 | 705 | 650 | 608 | 44 | 20-Φ34 | 525 | |
