电动法兰截止阀

一、电动法兰截止阀 阀门型号：J941H，J941Y，J941W   通径规格：DN50～DN250

结构形式：直通  阀体材质：WCB-A105、WC6-12Cr1MoV、WC9-12Cr1MoV   公称压力：PN16-PN160

适用温度：-29℃-550℃   应用范围：环保、石油、化工、电力行业等

产品特点：阀门刚性好，通道流畅，密封可靠，性能优良，寿命长

二、电动法兰截止阀 简介：

 电动法兰截止阀(J941H)具有良好的强度、刚度和流通能力，由电动执行装置和法兰截止阀组成，接受AC380V的电源压力或电压信号，来完成上升或下降的启闭动作。电动法兰截止阀具有良好的强度、刚度和流通能力，可使用在各种压力、温度及介质的工况当中，广泛用于公称压力在PN1．6～16MPa，工作温度-29～550℃的环保、石油、化工、电力行业等各种场合的管路上，起到切断流体的作用，适用于全开和全关的形式，一般不建议作调节和节流，因为调节时不平衡力太大，对阀芯的冲蚀比较厉害。

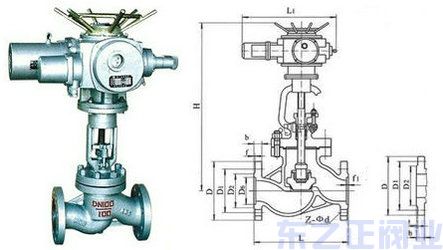

                              电动法兰截止阀结构图

三、电动法兰截止阀 特点：

1.结构紧凑、设计合理，阀门刚性好，通道流畅，流阻系数小。

2.J941H电动法兰截止阀阀杆开启或关闭行程相对较短，并具有非常可靠的切断动作。

3.阀盖上设计了上密封座，在全开状态下使填料密封更为可靠并方便填料的更换。

4.J941H电动截止阀根据密封形式不同分为平面密封和锥面密封，密封面采用不锈钢和硬质合金，使用寿命长。

5.填料、垫片可根据实际工况或用户要求合理选配，可适用于各种压力，温度及介质工况，密封可靠，性能优良。

四、电动法兰截止阀 技术参数：

五、电动法兰截止阀 工作原理：

 电动法兰截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，依靠电动推力旋转阀杠，阀瓣沿流体的中心线作直线运动，使阀瓣密封面与阀座密封面紧密贴合，阻止介质流通。阀杆的运动形式，有升降杆式(阀杆升降，手轮不升降)，也有升降旋转杆式(手轮与阀杆一起旋转升降，螺母设在阀体上)。电动法兰截止阀只许介质单向流动，安装时有方向性。截止阀的结构长度大于闸阀，同时流体阻力大，长期运行时，密封可靠性不强。

六、电动法兰截止阀 零件材料：
