软密封闸阀_弹性座封闸阀

软密封闸阀也称弹性座封闸阀，采用无凹腔结构，阀体阀盖内外表面喷涂环氧树脂，闸板表面包覆橡胶，这样从根本上杜绝了腐蚀发生的可能性，阀杆密封处舍弃填料而采用“O”形密封圈，使得蜜蜂更加可靠。根据需要，本闸阀可以采用操作杆、手轮、电动及气动等方式操作。

结构特点
1.整体阀盖暗杆设计，结构紧凑；阀杆螺母与闸板两体结构，无卡阻现象发生；直通道，无泄留凹腔；阀杆密封采用“O”形密封圈。
2.有优秀的防腐性能,壳体内，外表面喷涂环氧树脂，需要时内表面衬搪瓷；连接螺栓采用内六角螺栓，顶部胶封。
3.可靠的卫生性环氧树脂符合卫生标准GB/T17219-1998,闸板整体包覆符合卫生检验的橡胶；阀杆、阀杆螺母等零件采用不受水腐蚀的不锈钢或青铜等到材料。
适用饮用水、给排水、污水处理、天然气与煤气、工业以及食品等行业。

软密封闸阀主要性能参数

型号	PN	工作压力/MPa	适用温度/℃	适用介质
Z41X-10	10	1	≤80	水
Z41X-16Q	16	1.6	≤80	水

软密封闸阀主要零件材料

型号	材料
型号	阀体、阀盖	阀杆	衬胶闸板	填料
Z41X-10	灰铸铁	铬镍不锈钢	球墨铸铁（丁晴橡胶）	丁晴橡胶
Z41X-16Q	球墨铸铁	铬镍不锈钢	球墨铸铁（丁晴橡胶）	丁晴橡胶

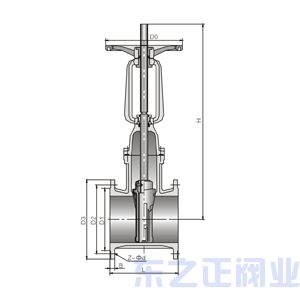

软密封闸阀外形图

软密封闸阀主要外形尺寸

Z41X-10 型明杆软密封闸阀

DN	L	D	D0	D1	b	f	z×Φd
50	178	165	125	99	20	3	4×Φ19
65	190	185	145	118	20	3	4×Φ19
80	203	200	160	132	22	3	8×Φ19
100	229	220	160	132	22	3	8×Φ19
125	254	250	210	184	26	3	8×Φ19
150	267	285	240	211	26	3	8×Φ23
200	229	340	295	266	26	3	8×Φ23
250	330	395	350	319	28	4	12×Φ23
300	356	445	400	370	28	4	12×Φ23
350	381	505	460	429	30	4	16×Φ23
400	406	565	515	480	32	4	16×Φ28
450	432	615	565	530	32	4	20×Φ28
500	457	670	620	582	34	4	20×Φ28
600	508	780	725	682	36	5	20×Φ31

Z41X-16Q 型明杆软密封闸阀

DN	L	D	D0	D1	b	f	z×Φd
50	178	165	125	99	19	3	4×Φ19
65	190	185	145	118	19	3	4×Φ19
80	203	200	160	132	19	3	8×Φ19
100	229	220	180	156	19	3	8×Φ19
125	254	250	210	184	19	3	8×Φ19
150	267	285	240	211	19	3	8×Φ23
200	229	340	295	266	20	3	12×Φ23
250	330	405	355	319	22	3	12×Φ28
300	356	460	410	370	24.5	4	12×Φ28
350	381	520	470	429	26.5	4	16×Φ28
400	406	580	525	480	28	4	16×Φ31
450	432	640	585	548	30	4	20×Φ31
500	457	715	650	609	31.5	4	20×Φ34
600	508	840	770	720	36	5	20×Φ37
