外螺纹球阀 产品概述
公称压力：1.6-4.0MPa
适用温度：-20～232℃～350℃
适用介质：水、油、气体某些腐蚀性液体
外螺纹球阀 主要零件材料
零件名称 | 阀体 | 球体、阀杆 | 手柄 | 密封圈 | 垫片、填料 |
Q21F-16C Q21F-25C Q21F-40C Q21F-64C | A105、45 | 1Cr18/1Cr18Ni9Ti | 不锈钢SS304 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
Q21F-16P Q21F-25P Q21F-40P Q21F-64P | 1Cr18Ni9Ti | SS304/1Cr18Ni9Ti | |||
Q21F-16R Q21F-25R Q21F-40R Q21F-64R | SS316/Cr18Ni12Mo2Ti | SS316/Cr18Ni12Mo2Ti |

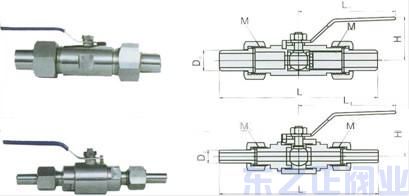

外螺纹球阀 主要外形尺寸
公称直径 | 尺寸（mm） | |||||
d | L | L1 | M | Lo | Q61对焊接头总长 | |
6 | 8 | 85 | 15 | 20×1.5 | 110 | 166 |
10 | 10 | 85 | 16 | 24×1.5 | 110 | 166 |
15 | 10 | 85 | 18 | 30×2 | 110 | 172 |
20 | 13 | 90 | 18 | 36×2 | 110 | 187 |
25 | 17 | 100 | 20 | 42×2 | 110 | 227 |
32 | 22 | 120 | 20 | 52×2 | 150 | 235 |
40 | 25 | 135 | 25 | 60×3 | 150 | 255 |
50 | 32 | 140 | 25 | 72×3 | 150 | 291 |
