美标蝶阀_ANSI美标蝶阀

美标蝶阀的主要结构特征为对夹式和法兰式三偏心结构，而815、830L系列蝶阀的主要结构特征为阀体周边带凸而且设计成带螺孔单法兰结构，815、830系列蝶阀广泛应用于石油、化工及工业环保水处理、高层建筑，给排水等管道上。其特点为：
由于采用的是三偏心结构，密闭性能可靠，确保开启时蝶板不接触密封座，消除了密封座不均匀负载，延长了使用寿命，确保可靠的密封性能，具有耐高温、耐磨损、耐腐蚀等优点。

美标蝶阀 型号编制

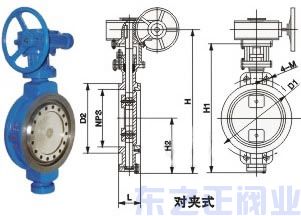

对夹式美标蝶阀

凸耳式美标蝶阀

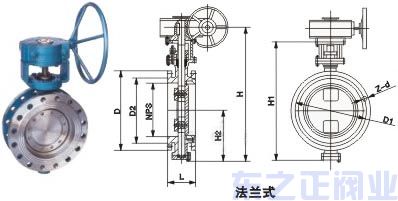

法兰式美标蝶阀

美标蝶阀 采用标准
设计标准 :API609-83
法兰连接尺寸:ANSI B 16.5
结构长度 :ANSI B 16.10-1992
压力试验:API 598-82

美标蝶阀 主要技术参数

公称通径	DN（mm）	830W	830L
公称通径	DN（mm）	2"～36"	2"～36"
公称压力	PN（Mpa）	150Lb	300Lb
试验压力	强度试验	3.0	7.5
试验压力	密封试验	2.2	5.5
适用介质	水、蒸汽、油品、海水等
适用温度	-29℃～425℃

美标蝶阀 主要零件材质

零件名称	材料
阀体	WCB、304、316、316SS、CF8M
蝶板	WCB、304、316、316SS、CF8M
阀杆	316、2Cr13、1Cr18Ni9Ti
密封圈	316、氟塑料
填料	柔性石墨、氟塑料

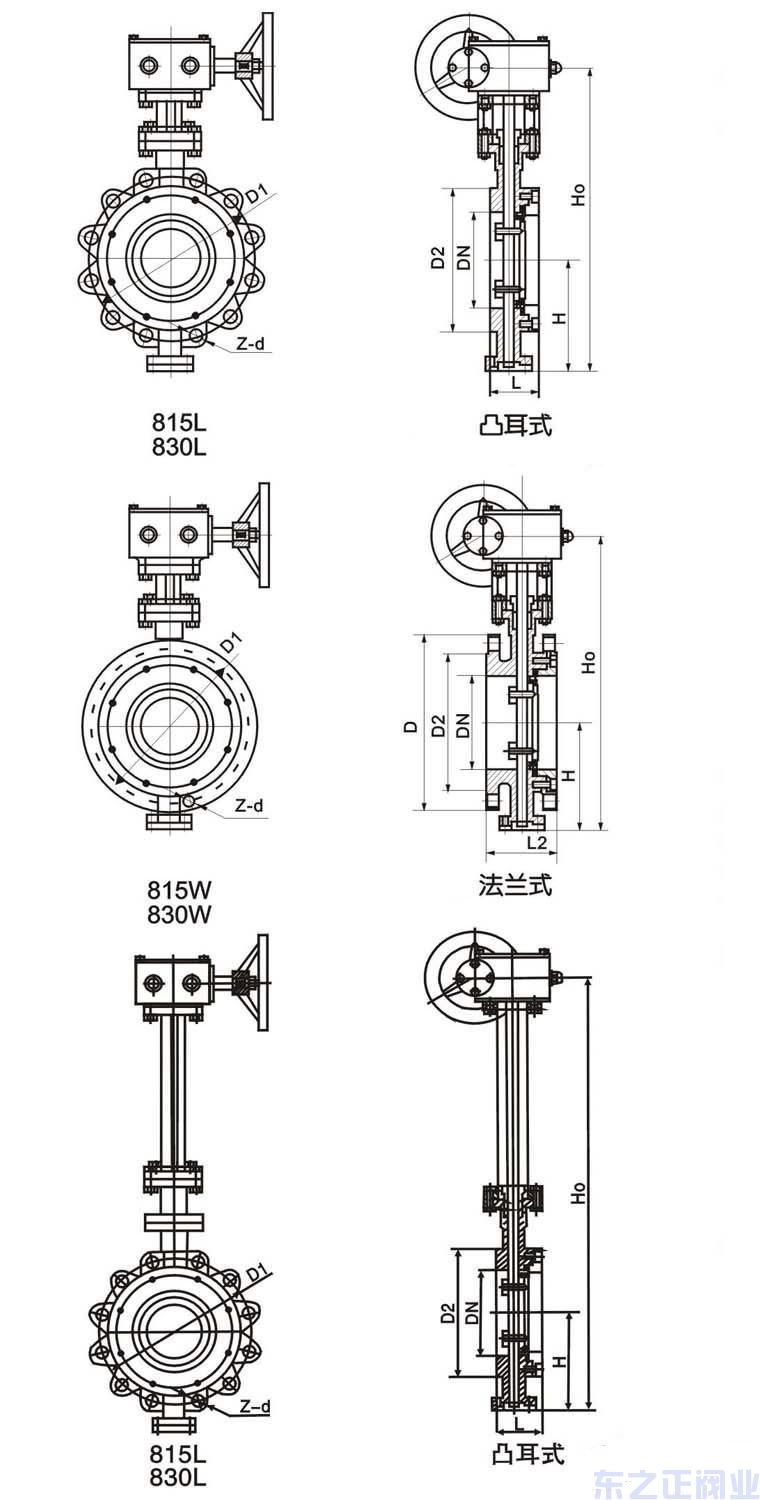

美标蝶阀结构图

美标蝶阀 主要外形尺寸

美标815W系

公称通径		结构长度（标准值）		外形尺寸（参考值）		连接尺寸（标准值）					参考重量（kg）
公称通径		L	L1	H	H0	D	D1	D2	M	Z-d	参考重量（kg）
2"	50	43	108	110	345	152	120.5	92	M18	4-19	9
3"	80	49	114	125	380	190	152.5	127	M18	4-19	11
4"	100	56	127	145	415	229	190.5	157	M18	8-19	13
5"	125	64	140	165	455	254	216	186	M20	8-22	16
6"	150	70	140	175	545	279	241.5	216	M20	8-22	26
8"	200	71	150	210	645	343	298.5	270	M20	8-22	34
10"	250	76	160	250	695	406	362	324	M24	12-25	51
12"	300	86	178	285	830	483	432	381	M24	12-25	72
14"	350	92	190	320	900	533	476	413	M27	12-29	106
16"	400	102	216	355	980	597	540	470	M27	16-29	133
18"	450	114	222	380	1030	635	578	533	M30	16-32	176
20"	500	127	229	415	1110	699	635	584	M30	20-32	190
24"	600	154	267	475	1305	813	749.5	692	M33	20-35	394
30"	750	165	292	580	1525	985	914	857	M33	28-35	476
32"	800	190	318	630	1585	1060	978	914	M39	28-41	618
36"	900	203	330	680	1765	1168	1085	1022	M39	32-41	762

美标815L系

公称通径		结构长度（标准值）	外形尺寸（参考值）		连接尺寸（标准值）				参考重量（kg）
公称通径		L	H	H0	D1	D2	M	Z-d	参考重量（kg）
6"	150	70	175	545	241.5	216	M20	8-22	28
8"	200	71	210	615	298.5	270	M20	8-22	36
10"	250	76	250	695	362	324	M24	12-25	53
12"	300	86	285	830	432	381	M24	12-25	74
14"	350	92	320	900	476	413	M27	12-29	110
16"	400	102	355	980	540	470	M27	16-29	138
18"	450	114	380	1030	578	533	M30	16-32	180
20"	500	127	415	1110	635	584	M30	20-32	196
24"	600	154	475	1305	749.5	692	M33	20-35	400
30"	750	165	580	1525	914	857	M33	28-35	482
36"	900	203	680	1765	1085	1022	M39	32-41	488

美标830W系

公称通径		结构长度（标准值）		外形尺寸（参考值）		连接尺寸（标准值）					参考重量（kg）
公称通径		L	L1	H	H0	D	D1	D2	M	Z-d	参考重量（kg）
2"	50	43	108	110	345	165	127	92	M18	8-19	9	20
3"	80	49	114	125	380	210	168	127	M20	8-22	12	29
4"	100	56	127	145	415	254	200	157	M20	8-22	13	35
5"	125	64	140	165	455	279	235	186	M20	8-22	18	40
6"	150	70	140	175	545	318	270	216	M20	12-22	28	81
8"	200	71	150	210	645	381	330	270	M24	12-26	37	94
10"	250	76	160	250	695	445	387	324	M27	16-29	56	158
12"	300	86	178	285	830	521	451	381	M30	16-32	79	183
14"	350	92	190	320	900	584	514	413	M30	20-32	116	239
16"	400	102	216	355	980	648	571	470	M33	20-35	146	302
18"	450	114	222	380	1030	711	628	533	M33	24-35	193	346
20"	500	127	229	415	1110	775	686	584	M33	24-35	209	434
24"	600	154	267	475	1305	914	813	692	M39	24-41	433	638
30"	750	165	292	580	1525	1092	997	857	M45	28-49	523	788
36"	900	203	330	680	1765	1270	1168	1022	M50	32-53	838	1146

美标830L系

公称通径		结构长度（标准值）	外形尺寸（参考值）		连接尺寸（标准值）				参考重量（kg）
公称通径		L	H	H0	D1	D2	M	Z-d	参考重量（kg）
6"	150	76	175	545	270	216	M20	12-22	29
8"	200	89	210	615	330	270	M24	12-26	38
10"	250	114	250	695	387	324	M27	16-29	58
12"	300	114	285	830	451	381	M30	16-32	81
14"	350	127	320	900	514	413	M30	20-32	119
16"	400	140	355	980	591	470	M33	24-35	149
18"	450	152	380	1030	628	533	M33	24-35	198
20"	500	152	415	1110	686	584	M33	24-35	215
24"	600	178	475	1305	813	692	M39	24-41	436
30"	750	229	580	1525	997	857	M45	28-49	528
36"	900	241	680	1765	1168	1022	M50	32-52	843
