D81F卫生级蝶阀/D681F气动卫生级蝶阀/D981F电动卫生级蝶阀采用标准电子抛光，光滑表面确保清洁，无介质积存区域，不会产生潜在的污染。卫生级蝶阀属于快速拆装阀，使阀门打开和维修快捷容易，使过程停机时间缩短。卫生级蝶阀广泛应用于如食品、制药、化妆品、洁净蒸汽、酒类、饮料、生化工业过程控制场合。卫生级蝶阀具有结构紧凑、装拆方便等优点。
1、设计新颖、合理、结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装，维修方便。
4、密封材料耐老化、耐腐蚀，使用寿命长等特点。
|
|

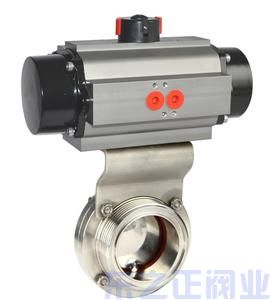

卫生级气动蝶阀 | 卫生级电动蝶阀 |
卫生级蝶阀 采用标准
设计标准：GB/T2238-1989
法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999
卫生级蝶阀 主要技术参数
公称通径 | DN（mm） | 15～150 | ||
公称压力 | PN（MPa） | 0.6 | 1.0 | 1.6 |
试验压力 | 强度试验 | 0.9 | 1.5 | 2.4 |
密封试验 | 0.66 | 1.1 | 1.76 | |
气密封试验 | 0.6 | 0.6 | 0.6 | |
适用介质 | 空气、水、蒸气、油品等。 | |||
驱动形式 | 手动、蜗杆蜗轮传动、气传动、电传动。 | |||
连接方式 | 快装式、卡箍式、外螺纹、焊接式等 | |||
卫生级蝶阀 主要零件材料
零件名称 | 材料 |
阀体 | 304、316、316L |
蝶板 | 304、316、316L |
密封圈 | 硅橡胶、氟橡胶、聚四氟 |
阀杆 | 304、316、316L |
填料 | 硅橡胶、氟橡胶、聚四氟 |
卫生级蝶阀 密封材料选用和适用温度
材料品种 | 聚四氟乙烯 | 硅橡胶 | 氟橡胶 | 天然橡胶 | 尼龙 |
英语简称 | PTFE | SI | VITON | NR | PA |
型号代号 | F或XC、JC | XD或JD | XE或JE | X1 | N |
耐最高温度 | 232℃ | 250℃ | 204℃ | 85℃ | 93℃ |
耐最低温度 | -268℃ | -70℃ | -23℃ | -20℃ | -73℃ |
适用工作温度 | -30~+150℃ | -70~+150℃ | -23~+60℃ | -20~+85℃ | -30~+93℃ |

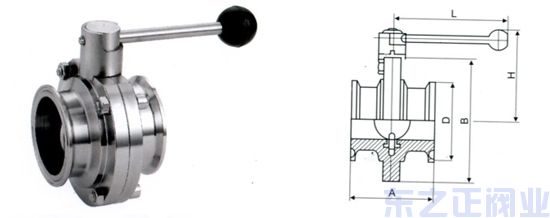

卫生级蝶阀 主要外形尺寸
规格 （ISO） | A | B | D | L | H | Kg |
20 | 50 | 78 | 19.05 | 130 | 82 | 1.2 |
25 | 50 | 78 | 25.4 | 130 | 82 | 1.2 |
32 | 50 | 78 | 31.8 | 130 | 82 | 1.05 |
38 | 50 | 86 | 38.1 | 130 | 86 | 1.2 |
51 | 52 | 102 | 50.8 | 140 | 96 | 1.7 |
63 | 56 | 115 | 63.5 | 150 | 103 | 2.1 |
76 | 56 | 128 | 76.1 | 150 | 110 | 2.4 |
89 | 60 | 139 | 88.9 | 170 | 116 | 2.7 |
102 | 64 | 154 | 101.6 | 170 | 122 | 3.05 |
108 | 64 | 159 | 108 | 170 | 126 | 3.15 |
133 | 80 | 138 | 133 | 190 | 138 | 5.2 |
159 | 90 | 215 | 159 | 190 | 153 | 9.2 |
