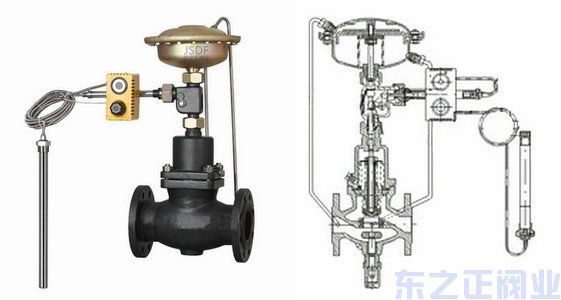

自力式流量、温度组合阀
阀门型号：自力式流量、温度组合阀 通径规格：DN15～DN150mm
结构形式：直通铸造阀 阀体材质：铸钢（WCB）、不锈钢（304、316、316L）
公称压力：PN16、PN40 适用温度：≤150℃
应用范围：非腐蚀性的液体介质 产品特点：无需外部控制仪表，通过管道自身压力即可调节
一、自力式流量、温度组合阀概述：
自力式流量、温度组合阀无需外部控制仪表，通过管道自身压力即可进行调节，通过组合件，进行多项组合控制，主要由一个带有设定流量的控制阀门、执行器和一个带定点调整器的温控仪组成。自力式流量温度组合阀适用于非腐蚀性的液体，在系统管道中的流量、温度控制。按优先动作的原理工作，不能同时控制两个参数。
二、自力式流量、温度组合阀特点：
自力式流量、温度组合阀安全性高，常用于无电、气源场合，不存在外部能源的隐患，且操作简单，设定时只需旋转调节螺母即可，具有压力平衡功能，灵敏度高的优点。
三、自力式流量、温度组合阀参数：
阀体 | |
公称通径 | Dn15、20、25、32、40、50、65、80、100、125、150mm |
公称压力 | PN1.6、4.0MPa |
法兰标准 | ANSl、JIS、DIN、GB、JB(特殊可按用户提供) |
阀体材料 | 铸铁（HT200)、铸钢(ZG230-450)、铸不锈钢(ZGICrl18Ni9Ti、ZGICr18Ni12Mo2Ti) |
阀芯材料 | 硬密封:不锈钢 (1Cr18ni9Ti、1Cr18Ni12MoTi) |
软密封:不锈钢镶嵌橡胶圈 | |
压力平衡 | 不锈钢波纹管( DN15-125)、平衡膜片( DN150-250) |
四、自力式流量、温度组合阀工作温度：
允许工作温度 | |||
公称通径 | 150-250mm | 150-250mm | |
密封型式 | 硬密封 | ≤150℃ | ≤140℃ |
冷却罐2个≤200℃ | 冷却罐2个和加长≤200℃ | ||
软密封 | ≤150℃ | ||
五、自力式流量、温度组合阀流量系数：
额定流量系数、噪音衡量系数、允许压差 | ||||||||||||
公称通径DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | |
额定流量系数KvS | 4 | 6.3 | 8 | 16 | 20 | 32 | 50 | 80 | 125 | 160 | 280 | |
节流器压差的 | 0.02MPa | 0.1-2 | 0.2-3 | 0.2-4 | 0.4-7 | 0.6-11 | 0.8-16 | 3-28 | 4-40 | 6-63 | 8-80 | 12-125 |
0.05MPa | 0.2-3 | 0.3-4.5 | 0.3-6 | 0.5-10 | 0.8-16 | 1.1-24 | 4-40 | 6-58 | 9-90 | 12-120 | 18-180 | |
噪音衡量系数Z值 | 0.6 | 0.6 | 0.6 | 0.55 | 0.55 | 0.5 | 0.5 | 0.45 | 0.4 | 0.35 | 0.3 | |
允许压差( Mpa) | PN16 | 1.6 | 1.5 | 1.2 | ||||||||
PN40 | 2.0 | |||||||||||
六、自力式流量、温度组合阀 外形尺寸：
公称通径DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 |
L mm | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 |
B mm | 121 | 212 | 238 | 238 | 240 | 240 | 275 | 275 | 380 | 380 | 295 | 325 | 372 |
φR mm | 263 | 380 | |||||||||||
H mm | 150 | 520 | |||||||||||
约重(kg) | 21 | 23 | 24 | 27 | 31 | 36 | 47 | 55 | 74 | 93 | 118 | 178 | 261 |
