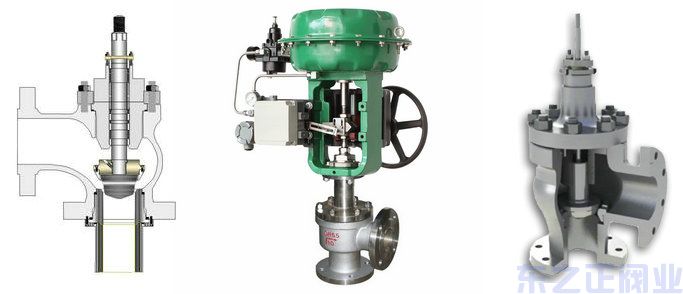

气动薄膜角式调节阀 阀门型号：ZMAS、ZMBS 通径规格：DN20～DN200mm
结构形式：角形单座铸造阀 阀体材质：铸钢（WCB）、不锈钢（304、316、316L）
公称压力：PN16、PN40、PN64 适用温度：-196℃-450℃（具体见产品详情）
应用范围：高粘度、含有悬 浮物和颗粒状物质 产品特点：可避免结焦、堵塞，便于自净与清洗，用于90度弯接头处
一、气动薄膜角式调节阀 概述：
ZMABS气动薄膜角式调节阀适用于要求直角连接，介质为高粘度、含悬浮物和颗粒状介质的场合，主要由气动薄膜多弹簧执行机构和角形阀组成，阀芯采用顶导向结构，具有体积小、重量轻、流路简单、阻力小、易于冲洗的特点。气动薄膜角式调节阀广泛应用于精确控制气体、液体等介质，工艺参数如压力、流量、温度、液位保持在给定值。
二、气动薄膜角式调节阀 特点：
气动薄膜角式调节阀特别适用于允许泄露量小，阀前阀后压差不大的高粘度、含有悬 浮物和颗粒状物质的调节，可避免结焦、堵塞，便于自净与清洗，本产品有常温型、调节切断型、波纹管密封型、高温型、夹套保温型等多种系列，适用流体温度可在-196℃-+450℃范围之间，流量特性为线形或等百分比，多种规格可供选择。
三、气动薄膜角式调节阀 参数：
阀体 | |
形 式 | 角形单座铸造球型阀 |
公称通径 | 20、32、40、50、65、80、100、1 25、150、200mm |
公称压力 | PN16、40、64bar |
法兰标准 | JB/T79.1-94、79.2-94等 |
材 料 | 铸钢( ZG230450)、不锈钢（ZGICr18Ni9Ti、ZGICr18Ni12M02Ti）等 |
上 阀 盖 | 标准型：-17-230℃ 散热型：230-450℃ 低温型：-60--196℃ 波纹管密封型：-40-350℃ |
阀盖形式 | 螺栓压紧式 |
填 料 | V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉纺织填料、石墨填料 |
结构形式 | 角型铸造阀 |
阀内组件 | |
阀芯型式 | 单座柱塞型阀芯 |
流量特性 | 等百分比特性和线性特性 |
材 料 | 不锈钢（304、316、316L）、不锈钢堆司太莱合金、钛和耐腐蚀台金等。 |
四、气动薄膜角式调节阀 执行器：
执行机构 | |||||
型 式 | ZHA/B多弹簧薄膜执行机构 | ||||
型 号 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B-45 | ZHA/B-56 |
有效面积cm2 | 350 | 350 | 560 | 900 | 1400 |
行程mm | 10、16 | 25 | 40 | 40、60 | 100 |
弹簧范围KPa | 20-100（标准）、20-60、60-100、40-200、80-240 | ||||
膜片材料 | 丁晴橡胶夹尼龙布、乙丙橡胶夹尼龙布 | ||||
供气压力 | 140-400KPa | ||||
气源接口 | RC1/4" | ||||
环境温度 | -30-70℃ | ||||
阀作用形式 |
气关式（B）- 失气时阀位开（FO）；气开式(K)一失气时阀位关(FC) |
