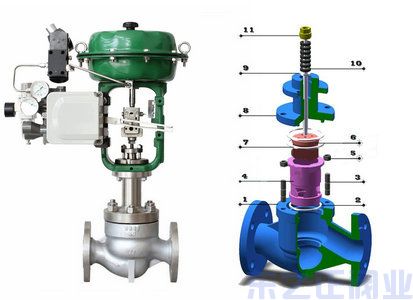

气动薄膜套筒调节阀 阀门型号：ZJHM 通径规格：DN25～DN300mm 结构形式：压力平衡式阀芯
阀体材质：铸钢（WCB）、不锈钢（304、316、316L） 公称压力：PN16、PN40、PN64 适用温度：-17℃-450℃（具体见产品详情）
应用范围：石油、化工、电力、冶金等工业 产品特点：大容量，允许压差大，操作稳定，维护简单
一、气动薄膜套筒调节阀 概述：
ZJHM气动薄膜套筒调节阀是一种高性能、大容量调节阀产品，采用套筒导向，导向面积大，稳定性好，可以快速在线更换阀内件，维修效率高，节约人力和时间。气动薄膜套筒调节阀因其稳定性好、维护简单而广泛应用，压力平衡式阀芯，消除了阀瓣上的大部分静态不平衡力，并有一定的阻尼作用，可以减小流体流动引发的振动，特别适用于泄露量要求不高、阀前后压差较大的场合！
二、气动薄膜套筒调节阀 特点：
1、采用平衡型阀芯，不平衡力小，允许压差大，操作稳定。
2、阀芯导向面大，可改善由涡流和冲击引起的振荡，并减少损坏。
3、比普通单双座调节阀噪声降低10dB左右。
4、结构简单，装拆维修方便。
三、气动薄膜套筒调节阀 原理：
气动薄膜套筒调节阀是自动化控制系统中仪表的重要执行单元，采用电-气阀门定位器，以电信号和压缩空气为动力，接受控制系统输入的（0-10mA DC或4-20mA DC）电流信号，由调节器将压缩空气，转换成气源压力信号输入输出，从而改变阀门开度位移，达到对管路流体介质流量、压力、温度、液位等工艺参数精确调节控制！
四、气动薄膜套筒调节阀 参数：
阀体 | |
形 式 | 直通铸造球型阀 |
公称通径 | 25. 32. 40. 50. 65. 80. 100. 125. 150. 200. 250. 300mm |
公称压力 | PN16、40、64bar |
法兰标准 | JB/T79.1-94、79.2-94等 |
材 料 | 铸钢( ZG230450)、不锈钢（ZGICr18Ni9Ti、ZGICr18Ni12M02Ti）等 |
上 阀 盖 | 标准型：-17-230℃ 散热型：230-450℃ 低温型：-60--196℃ 波纹管密封型：-40-350℃ |
阀盖形式 | 螺栓压紧式 |
填 料 | V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉纺织填料、石墨填料 |
结构形式 | 套筒式 |
阀内组件 | |
阀芯型式 | 压力平衡式阀芯 |
流量特性 | 等百分比特性和线性特性 |
材 料 | 不锈钢、不锈钢堆司太莱合金、钛和耐腐蚀台金等。 |
五、气动薄膜套筒调节阀 执行器：
执行机构 | |||||
型 式 | ZHA/B多弹簧薄膜执行机构 | ||||
型 号 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B-45 | ZHA/B-56 |
有效面积cm2 | 350 | 350 | 560 | 900 | 1400 |
行程mm | 10、16 | 25 | 40 | 40、60 | 100 |
弹簧范围KPa | 20-100（标准）、20-60、60-100、40-200、80-240 | ||||
膜片材料 | 丁晴橡胶夹尼龙布、乙丙橡胶夹尼龙布 | ||||
供气压力 | 140-400KPa | ||||
气源接口 | RC1/4" | ||||
环境温度 | -30-70℃ | ||||
阀作用形式 |
气关式（B）- 失气时阀位开（FO）；气开式(K)一失气时阀位关(FC) |
附件 |
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
