D41F46手柄法兰式衬氟蝶阀

一、产品 D41F46手柄法兰式衬氟蝶阀 详细资料：

产品名称：D41F46手柄法兰式衬氟蝶阀

产品型号：D41F46

产品概述：D41F46手柄法兰式衬氟蝶阀是对阀体内介质所能达到的地方全采用衬里工艺，内衬材料采用FEP(46)塑料，以适用于各种浓度的硫酸、盐酸、氢氟酸、王水和各种有机酸、强酸、强氧化剂及其它腐蚀性介质等管。

二、 D41F46手柄法兰式衬氟蝶阀 产品特点：

1、中线蝶阀为整个蝶板与阀座在360°圆周内同心(中线)，具有双向密封功能，压力、流量可自由调节；

2、偏心蝶阀为二维方向偏心产生的凸轮效应会使密封副产生足够的密封比压，并且随着工作压力的升高，密封副产生足够的密封比压，并且随着工作压力的升高，密封效果更理想。

3、四级加载弹性密封，绝对保证了阀门内、外的零泄露；

（a）轴头、蝶板圆周连接处的特殊过渡曲线与阀座的合理过盈；

（b）轴头端面采用弹性O型圈和轴肩处刚性垫圈、弹性橡胶垫组合；

（c）轴的径向采用O型圈与金属垫的组合；

（d）阀座镶在有弹性条的阀体槽内；

4、采用可调性弹子定位，定位准确，结构简单。

三、 D41F46手柄法兰式衬氟蝶阀 主要零部件材料表：

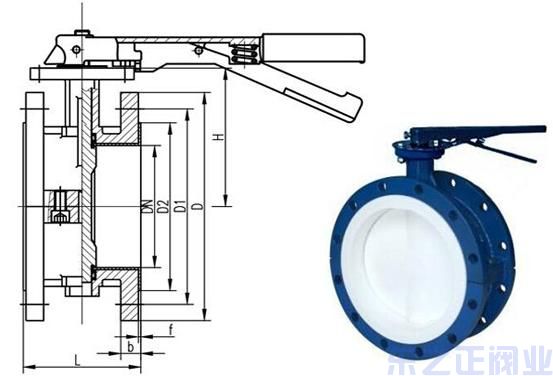

四、 D41F46手柄法兰式衬氟蝶阀 主要结构图：

五、 D41F46手柄法兰式衬氟蝶阀 主要连接尺寸及重量表：

 六、D41F46手柄法兰式衬氟蝶阀 PN1.6(MPa)：
