气动对夹式球阀 阀门型号：Q671F 通径规格：DN15～DN150mm
结构形式：超薄法兰、对夹式 阀体材质：铸钢（WCB）、不锈钢（304、316、316L）
公称压力：PN1.0、1.6、2.5MPa 适用温度：-17℃-450℃（具体见产品详情）
应用范围：油、水、气及纸浆或纤维状流体 产品特点：结构长度短、重量轻、安装方便、节省材料
一、气动对夹式球阀 概述：
气动对夹式球阀主要用于短线管道和特定空间的场合，主要由单(双)作用气动执行器与超薄型球阀组成，是一种新一代超短法兰距球阀。与普通球阀相比，具有结构紧凑，长度短、体积小，且阀座与端面法兰距离近，物料滞留少，密封性能优越等特点。气动对夹式球阀可广泛应用在石油、化工、冶金、电站、轻工等领域，对油、水、气及纸浆或纤维状流体进行自动调节或切断控制。
二、气动对夹式球阀 特点：
气动对夹式球阀球芯通道形状有V形及O形，具有结构长度短、重量轻、安装方便、节省材料等显著优点，适用于安装位置比较短的场合，维修方便，阀门设计易拆卸，在阀门一端有螺旋阀盖，此阀盖控制阀座与球芯密封及开关松紧度。
三、气动对夹式球阀 参数：
公称通径 | DN15～DN200(mm) |
公称压力 | 1.0、1.6、2.5MPa |
连接形式 | 超薄法兰、对夹式 |
结构形式 | 直通式 |
驱动形式 | 压缩空气4-7bar |
温度范围 | PTFE≤180℃、PPL≤300℃、硬密封≤450℃ |
阀芯结构 | V型、O型阀芯 |
阀体材质 | 铸钢（WCB）、不锈钢（304、316、316L） |
密封材料 | PTFE(聚四氟乙烯)、PPL(对位聚苯)、金属密封(硬质合金) |
使用介质 | 油、水、气及纸浆或纤维状流体 |
控制方式 | 开关式(两位切断)、调节型(阀门定位器4～20mA信号) |
四、气动对夹式球阀 功能可选：
驱动方法 | 压缩空气(可带手轮) |
供气压力 | 0.4-0.7mpa |
气源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
环境温度 | -30～+70℃ |
作用形式 | 单作用（弹簧复位）：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) 双作用（通气开关）：气关式(B)--失气时阀不变(FL)；气开式(K)--失气时阀不变(FL) |
可选附件 | 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |

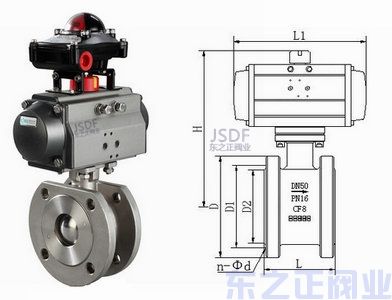

气动对夹式球阀结构图
五、气动对夹式球阀 主要连接尺寸(单位：mm)
SIZE | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" | 21/2" | 3" | 4" | 5" | 6" | 8" |
DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
L | 32 | 38.5 | 45 | 55 | 62 | 72 | 95 | 120 | 145 | 200 | 225 | 275 |
D | 95 | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 215 | 245 | 280 | 335 |
D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 |
D2 | 45 | 55 | 65 | 78 | 85 | 100 | 120 | 135 | 155 | 185 | 210 | 265 |
H | 62 | 70 | 79 | 86 | 92 | 102 | 158 | 172 | 187 | 200 | 240 | 278 |
E | 110 | 125 | 135 | 150 | 150 | 180 | 250 | 300 | 350 | 650 | 840 | 1000 |
b | 14 | 14 | 16 | 16 | 18 | 20 | 22 | 24 | 24 | 26 | 26 | 28 |
z-d1 | 4-14 | 4-14 | 4-14 | 4-18 | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-23 | 12-20 |
f | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
