防爆气动球阀 阀门型号：FBQ641F，FBQ641H 通径规格：DN15～DN300
结构形式：浮动直通式 阀体材质：铸钢WCB、不锈钢304、不锈钢316
公称压力：PN16、PN25、PN40、PN64 适用温度：-30℃～400℃
应用范围：可燃气体、蒸汽、油品、腐蚀性介质等
产品特点：带有防火、排静电装置，具有良好的防爆性能
一、防爆气动球阀 概述：
防爆气动球阀 是由球阀和配有防爆电磁阀及防爆限位开关的气动执行器连接组成，只需输入0.4-0.7MPa的气源即可对阀门进行开关两位操作。气动防爆球阀自身带有防火、排静电装置（球体、阀杆、阀体之间设有弹簧），不会存在与火花接触，具有良好的防爆性能，广泛应用于蒸汽、化工、燃气、油品等易燃易爆的工况当中。可根据管道的介质及场合不同，装配不同防爆等级的电磁阀和限位开关等其它电气控制元件。
二、防爆气动球阀 作用原理：
防爆气动球阀执行器根据作用形式不同可分为单作用和双作用两种，单作用式靠弹簧自动复位，它的独特优点是一旦机械发生故障或不通气源的情况下，球阀将自动归位于打开或关闭的状态。双作用的开关动作都通过气源来驱动执行的；即通气开，通气关，断气保持原位。
三、防爆气动球阀 技术参数：
公称通径 | DN15～DN300(mm) | ||
公称压力 | 1.6、2.5、4.0、6.4MPa | ||
连接形式 | 法兰式、螺纹连接、焊接 | ||
密封填料 | 聚四氟乙烯(PTFE)、金属石墨缠绕垫片 | ||
阀芯形式 | “O”型球形阀芯 | ||
驱动方式 | 气源驱动0.4-0.7Mpa（可带手动装置） | ||
泄露量Q | 软密封:零泄漏；硬密封:≤额定流量的10-5 | ||
阀体材质 | 碳钢、不锈钢304、316 | ||
阀板材质 | 碳钢、不锈钢304、316 | ||
适用范围 | 燃气、蒸汽、油品、腐蚀性介质等 | ||
执行机构 | 单作用（弹簧复位功能），双作用（气开气关） | ||
控制方式 | 开关型（开关两位控制）、调节型（阀门定位器4-20mA信号） | ||
四、防爆气动球阀 可选附件：
防爆气动球阀 可选附件： 执行器型号：GT、SR、ST、AT、AW系列单双作用气动执行器 供气压力：0.4~0.7MPa 气源接口：G1/4"、G1/8"、G3/8"、G1/2" 环境温度：-30~+70℃ 作用形式： 单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC) 双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL) 可配附件： 定位器、防爆电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |

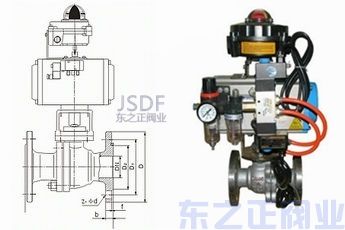

防爆气动球阀结构图 |
