气动固定式球阀 阀门型号：Q647F，Q647H 通径规格：DN50～DN500
结构形式：两段式铸造阀体 阀体材质：铸钢（WCB）、不锈钢（304、316、316L）
公称压力：PN16、25、40、64bar 适用温度：-40℃ - 425℃
应用范围：石油化工、燃气设备、电力装备、环保水处理
产品特点：可用于高压和大口径的各种管路上

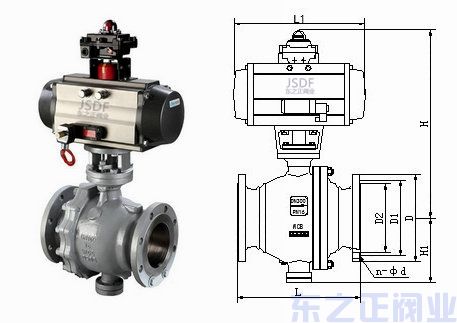

一、气动固定式球阀 概述：
气动固定式球阀一般为法兰连接，且球体是固定的，采用上下阀杆固定阀芯(轴支式)和可动密封座设计，关闭时，在介质压力的作用下，球体不会产生位移，耕作更稳定，常用于高压和大口径的各种管路上。气动固定式球阀通常与球体连接在一起的上下轴上，装有滚动轴承或滑动轴承，以减少启闭时轴颈的摩擦力，减小操作力矩，在各行业得到广泛的应用。
二、气动固定式球阀 应用：
气动法兰固定式球阀大多数采用法兰连接，适用于长输管线和一般工业管线，其强度、安全性、耐恶劣环境性等在设计时进行了特殊考虑，用于截断或接通管路中的介质，选用不同的材质，可分别适用于水、蒸汽、油品、液化气、天然气、煤气、硝酸、醋酸、氧化性介质、尿素等多种介质，广泛应用于石油化工电力水利等行业。
气动固定式球阀参数：
公称通径 | DN15～DN200(mm) |
公称压力 | PN1.6、2.5、4.0、6.4MPa |
连接形式 | 法兰式 |
结构形式 | 两段式铸造阀体 |
驱动方式 | 气源控制(压缩空气4-7bar) |
使用温度 | -40℃～425℃ |
控制形式 | 开关型(开关两位控制)、调节型(4～20mA信号) |
阀体材质 | 碳钢WCB、不锈钢304、316、316L |
密封材料 | PTFE(聚四氟乙烯)、PPL(对位聚苯)、金属密封(硬质合金) |
三、气动固定式球阀 可选功能：
驱动方式 | 压缩空气(可带手轮) |
供气压力 | 0.4-0.7mpa |
气源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
环境温度 | -30～+70℃ |
作用形式 | 单作用（弹簧复位）：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) 双作用（通气开关）：气关式(B)--失气时阀不变(FL)；气开式(K)--失气时阀不变(FL) |
可选附件 | 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
