气动螺纹球阀 阀门型号：Q611F，Q611H 通径规格：DN10～DN100
结构形式：浮动直通式O型 阀体材质：不锈钢304、不锈钢316、不锈钢316L
公称压力：PN10、PN16、PN25、PN40、PN64 适用温度：PTFE:-29～+178℃，PPL:-29～+300℃
应用范围：气体、蒸汽、水、油品、腐蚀性介质等
产品特点：体积精小，结构紧凑，密封性好，运行可靠，维修容易
一、气动螺纹球阀 概述：
气动螺纹球阀是由内螺纹球阀与气动执行器组成，按结构形式不同可分为整体式(一片式)、两片式及三片式，由于阀门本身体积精小且结构紧凑，所以特别适用于安装尺寸有限和场合空间相对狭窄的工况中。气动螺纹球阀通过压缩空气作为动力源来操作球阀的开启和关闭，根据工作需要可选用双作用或单作用执行机构，单作用形式具有弹簧复位的功能，可在遇到故障或气源断开时，自动归位到开启或关闭的状态。
二、气动螺纹球阀 优点：
1、可在执行器顶部或底部安装手动操作机构，实现手动开、关阀门。
2、内螺纹气动球阀具有体积精小、密封性好、运行可靠、维修容易、安装方便、适应性强等优点。
3、密封结构分为金属密封与弹性软密封，可分别使用在不同的工况当中。
4、适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。
5、气动螺纹球阀采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲击。可设置90°开关定位机构，根据需要加锁以防止误操作。
气动螺纹球阀性能规范： 阀芯形式："O"型球形阀芯 密封填料：PTFE、柔性石墨 流量特性：近似快开型 动作范围：0～90° 泄露量Q ：硬密封：≤额定流量的10-5；软密封：零泄漏 阀体材质：铸钢（WCB）、不锈钢CF8（304）、CF8M（316） 阀球材质：不锈钢CF8（304）、CF8M（316） |
|

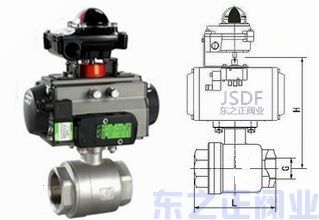

气动螺纹球阀结构三、气动螺纹球阀 技术参数：
公称通径 | DN10～DN100(mm) |
公称压力 | PN1.0、1.6、2.5、4.0、6.4MPa |
驱动形式 | 压缩空气4-7bar（可带手动装置） |
连接方式 | 内螺纹连接（螺母旋紧式） |
结构形式 | 整体式（一片式）、二片式阀体、三片式精铸阀体 |
动作范围 | 0～90° |
使用温度 | PTFE:-29～+178℃，PPL:-29～+300℃ |
适用介质 | 水、蒸汽、液体、油品、腐蚀性介质等 |
控制方式 | 开关模式，调节型（定位器4-20mA模拟信号） |
作用形式 | 单作用弹簧复位（常开型，常闭型），双作用（气开气关） |
