气动三片式球阀 阀门型号：Q611F，Q611H 通径规格：DN15～DN100
结构形式：浮动直通式 阀体材质：不锈钢304、不锈钢316、不锈钢316L
公称压力：PN10、PN16、PN25、PN40、PN64 适用温度：-40～425℃
应用范围：蒸汽、气体、液体、油品、腐蚀性介质
产品特点：体积小，密封可靠，使用寿命长，拆装简单，维修方便
一、气动三片式球阀 概述：
气动三片式球阀是由三片式球阀与气动执行器连接组成，采用三段式结构，由左右两片阀体与中间阀体组成，再用螺栓连接成一体，具有拆装简单维修方便等优点。气动三片式球阀根据作用形式分为双作用和单作用，单作用形式具有弹簧复位功能，可在遇到故障或没有气源时，自动归位到开启或关闭的状态。气动三片式球阀通过压缩空气为动力源，带动阀芯做0-90度的来回转动，即可实现对阀门的开关动作，在各个行业得到广泛应用，是常见的控制阀门。
二、气动三片式球阀 优点：
1，采用三段式阀体，螺纹连接，结构紧凑，重量轻，从高真空至高压力都可应用。
2，外形小巧，节约安装空间，特别适用于机械体积小空间狭窄的工况当中。
3，螺纹三片式气动球阀密封可靠，使用寿命长，开关动作迅速，检修起来方便，易拆装。
三、气动三片式球阀 零件材料：
气动三片式球阀零件材料： 左右：阀体 WCB、CF8、CF8M、CF3M 阀座：PEFE、PPL、304、316 球体：WCB、CF8、CF8M、CF3M 密封圈：聚四氟乙烯、金属硬密封 中阀体：WCB、CF8、CF8M、CF3M 阀杆：2Cr13304、316、316L 填料压盖：WCB、CF8、CF8M、CF3M 可选附件：限位开关、定位器、电磁阀、减压阀 |

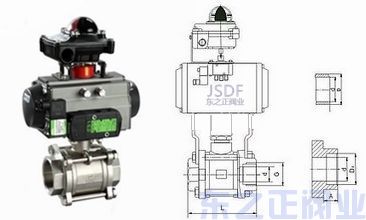

气动三片式球阀结构图 |
四、气动三片式球阀 技术参数：
公称通径 | DN15～DN100(mm) |
公称压力 | PN1.0、1.6、2.5、4.0、6.4MPa |
连接方式 | 内螺纹 |
气源驱动 | 压缩空气4-6bar(可带手轮) |
温度范围 | 软密封:-30～180℃；硬密封:-40～425℃ |
阀体结构 | 三片式球阀（开度可选） |
密封材料 | 聚四氟乙烯（F）、对位聚苯（PPL）、金属硬密封（H） |
适用介质 | 气体、液体、油类、腐蚀性介质等 |
阀体材质 | 开关模式（开关两位控制），调节型（4-20mA信号） |
五、气动三片式球阀与气动一片式球阀、气动二片式球阀的区别：
一片式球阀是一体式的，由一个塞头将球体固定，属于整体式的阀体,常用于小尺寸的阀门。
二片式球阀为两部分组成，由两片阀体夹住球体固定的，维修相对复杂，中间的螺丝松紧度很关键，关系到是否泄露的可能。
三片式球阀由左右两片阀体与中间阀体组成，再由两边带颈法兰夹住，其压力比其他两种球阀承受的压力要高些。
一般情况下内丝球阀多用一片式或三片式，而三片式球阀一般多为精铸阀门，二片式多用于法兰阀门。
