气动三通球阀

气动三通球阀 阀门型号：Q644F/H，Q645F/H，Q614F/H，Q615F/H

通径规格：法兰DN15～DN300，螺纹DN15～DN50  结构形式：三通L型，三通T型

阀体材质：铸钢WCB、不锈钢304、不锈钢316  公称压力：PN10、PN16、PN25、PN40、PN64  适用温度：-29～+300℃

应用范围：气体、水、蒸汽、液体、油品、腐蚀性介质等 产品特点：一阀多用，分L型和T型，达到换向、分配、合流、分流

一、气动三通球阀 概述：

气动三通球阀是用于管道中介质换向、合流及分流的作用，主要由T型或L型三通球阀与气动执行器连接组成，按连接方式不同可分为法兰及内螺纹。气动三通L型球阀是对两条相互垂直的通道进行介质流向的切换或截断，起到分配作用，而T型球阀不仅可对介质流向进行切换，还可以使三个通道互相连通或关闭其中任意一条通道，起到分流、合流作用。可根据工况需要，在气动三通球阀执行器上加装阀门定位器及其它相关配件，即可控制球阀球芯的运转，达到对管路中介质的自动化控制。

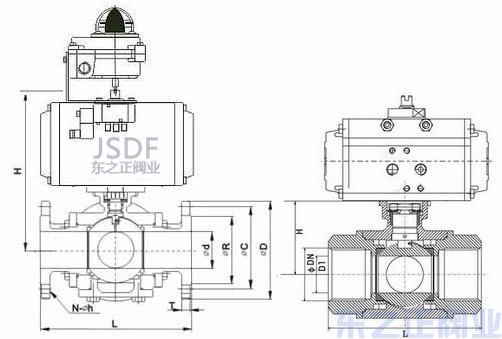

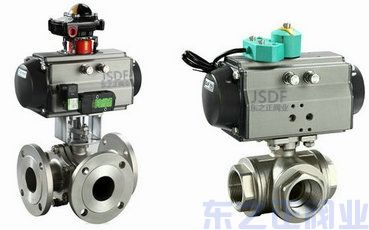

  气动法兰三通球阀              气动内螺纹三通球阀

二、气动三通球阀 优点：

1、可选用不同连接形式，分为气动法兰三通球阀和气动螺纹三通球阀，满足不同使用工况。

2、密封效果极佳，采用软密封四氟乙烯弹性变形可达到无泄漏密封。

3、一阀多用：可制成L型通口，也可制成T型通口，达到分配、合流、分流等功能。

4、气动三通球阀安装方便，可用任一通口作为介质的流通入口，并且无泄漏。

5、广泛适用于环保、油品、冶金、蒸汽、能源、造纸、食品等管路系统中对介质进行流向改变或达到对介质分流或混合。

三、气动三通球阀 标准规范：

四、气动三通球阀 技术参数：

五、气动三通球阀 流向原理说明：

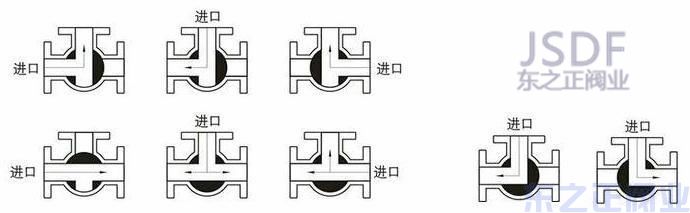

 气动三通球阀根据结构形式及流通方向不同分为L型和T型，介质流通方向图如下。

                     T型三通球阀流向图                              L型三通球阀流向图
 L型三通球阀只能连接或截断两条相互垂直正交的管道，不能同时保持第三条管道的相互连通，只起到分配作用。

T型三通球阀能使三条正交的管道相互联通或切断任意第三条通道，达到两进一出或一进两出的的功能，起到分流、合流作用。

六、气动三通球阀 性能参数：
