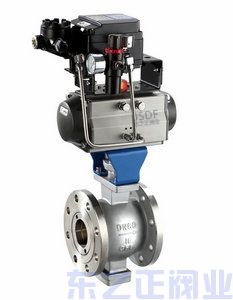

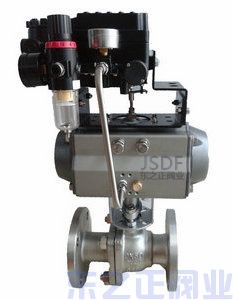

气动调节球阀

气动调节球阀  阀门型号：VQ647F，VQ647H  通径规格：DN15～DN300

结构形式：O型、V型 阀体材质：铸钢WCB、不锈钢304、不锈钢316

公称压力：PN16、PN25、PN40、PN64 适用温度：-40～450℃

应用范围：污水、蒸汽、液体、油品、粘性流体、浆料等

产品特点：流量系数大，极强的适应性，密封性能好，调节性能灵敏

一、气动调节球阀 概述：

气动调节球阀按结构形式可分为气动O型调节球阀或气动V型调节球阀，主要与阀门定位器配套使用，根据输入输出4-20mA的控制信号，从而控制球阀阀芯的旋转开度，达到对管道介质压力、流量、液位等参数的比例调节。其中气动V型调节球阀带有特殊形状的V型缺口，可使用中间开度面积的变化进行流量调节，并可切断流体中夹杂的杂质而关闭，适用于纸浆、砂浆、粘性流体的控制。


二、气动调节球阀 特点：
气动调节球阀按密封性能分为软密封和硬密封，按调节方式分为调节型和切断型，切断型按作用形式分单作用和双作用式，调节型通常为双作用式，其中单作用式的独特优点是一旦动力源发生故障，球阀将按控制系统的要求自动处于关闭或开启位置，产品广泛应用于电力、石油、化工、造纸、轻纺、食品、制药、航空航天等领域。

三、 气动调节球阀 参数：

四、气动调节球阀 原理：

气动调节球阀通过压缩空气为动力源带动球芯做90度的来回旋转动作，从而达到阀门的开启和关闭。它与阀门定位器配套使用，可根据球阀阀芯旋转的角度及开度的大小，实现对介质流量不同程度的比例调节。当气动执行机构接收控制系统发出的信号时，按控制信号压力的大小产生相应的推力，推动调节机构带动阀芯动作，完成对管路内介质的流量和压力调节，具有额定流量系数大，密封效果好，调节性能灵敏等特点。
五、气动调节球阀 可选功能：
