气动不锈钢对夹蝶阀 阀门型号：D671X，D671F46，D673H 通径规格：DN50～DN1200
结构形式：对夹式（中线型、三偏心） 阀体材质：球墨铸铁、铸钢WCB、不锈钢304、316
公称压力：PN6、PN10、PN16、PN25 适用温度：-40℃～450℃
应用范围：污水、水、蒸气、油品、腐蚀性介质
产品特点：阀体小,结构简单,可用于空间狭窄、管道距离短的工况
一、气动不锈钢对夹蝶阀 概述：
气动不锈钢对夹蝶阀顾名思义就是采用对夹的方式，将蝶阀夹在管道的两端法兰之间，然后用一组螺栓穿过螺栓孔固定起来。气动对夹式蝶阀的阀体体积小，阀体厚度相对比较薄，特别适合用在管道两端距离偏短或空间有限的场合里。气动对夹式蝶阀根据密封结构不同分为软密封和金属密封，其中软密封蝶阀为中线型结构，具有防腐蚀、零泄漏等优点，而硬密封蝶阀为三偏心式，具有磨损少、使用寿命长等优点。

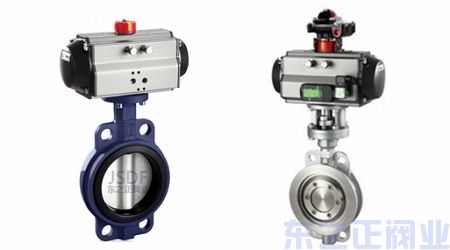

气动对夹式软密封蝶阀 气动对夹式硬密封蝶阀
二、气动不锈钢对夹蝶阀 原理：
气动不锈钢对夹蝶阀 是以压缩空气0.4-0.7MPa的气源为动力，驱动阀杆带动带碟板在阀体内做0-90度的旋转，达到对蝶阀全开和全关的操作控制。气动对夹蝶阀可根据工况要求，对执行器装配阀门定位器，输入4-20mA的相关信号，从而控制蝶阀碟板的开度大小，实现对管道中介质的压力、流量、温度、液位等参数的百分比精准调节。气动不锈钢对夹蝶阀不仅可用于工业自动控制系统中作就地控制，也可进行远距离集中控制，是工业管道中应用优先选用的系统装置之一。
气动不锈钢对夹蝶阀 附件选项： 回讯器：也叫限位开关，远程反馈开关信号 电磁阀：双作用选二位五通、单作用选二位三通 三联件：可对气源稳压、过滤、气缸加润滑油 YT-200 手轮机构：可配手轮机构，应急时实现手动开、关阀 阀门定位器：输入4～20mA信号,实现阀门调节功能 强度试验：0.9 1.5 2.4 3.75 密封试验：0.66 1.1 1.76 2.75 |
|

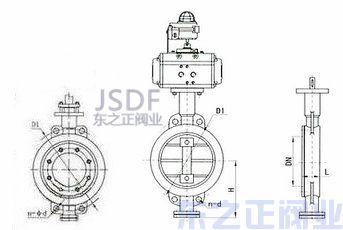

三、气动不锈钢对夹蝶阀 技术参数：
公称通径 | DN25～DN800(mm) |
公称压力 | PN0.6、1.0、1.6、2.5MPa |
驱动方式 | 气源驱动,压缩空气5～7bar(可带手轮) |
连接形式 | 对夹式连接 |
密封材料 | 软密封（橡胶、PTFE、PPL）、硬密封 |
使用温度 | 软密封≤180℃，金属密封≤550℃ |
可选配件 | 限位开关、定位器、电磁阀、减压阀 |
适用介质 | 污水、水、蒸气、油品、腐蚀性介质等 |
作用形式 | 单作用（气开、气关式）、双作用（调节控制型4～20mA） |
四、气动不锈钢对夹蝶阀 安装须知：
气动不锈钢对夹蝶阀一般不能用于管线的末端和下游需要拆卸的场合，因为当下游的法兰拆卸下来的时候，对夹式的阀门会掉下来，这种情况就必须要在另外做短节以便拆卸，而法兰式蝶阀不存在上面的问题，但是成本会比较高。
气动对夹蝶阀和法兰蝶阀用途相同，都是对介质流量进行开关或调节，它们的不同在于安装形式，当压力过大时，一般都建议法兰式蝶阀相对好一些，对于具有危险性的流体也建议使用法兰式蝶阀。
