气动衬胶蝶阀

气动衬胶蝶阀 阀门型号：D671J,D641J  通径规格：DN50～DN1200

结构形式：中线式 阀体材质：球墨铸铁、铸钢WCB、不锈钢304、316

公称压力：PN6、PN10、PN16  适用温度：-40℃～150℃

应用范围：气体、水、油品、腐蚀性介质等 产品特点：具有防腐、耐磨、无毒、防霉等特点，有极佳的密封性能

一、气动衬胶蝶阀 概述：

气动衬胶蝶阀（气动橡胶环保防腐蝶阀）是指通过高温的方式将橡胶与蝶阀中的阀体硫化成一体，按连接方式一般分为法兰式与对夹式，并可根据不同工况的使用要求选择不同性能的密封结构（全衬胶蝶阀、半衬胶蝶阀），以满足在不一样的应用场所下保证气动衬胶蝶阀能够正常的使用。气动衬胶蝶阀不仅具有防腐、耐磨、无毒、防霉等特点，并且有极佳的密封性能，随着化学防腐蚀合成橡胶在蝶阀上的应用， 衬胶气动蝶阀的使用量也一直在不断的提升。

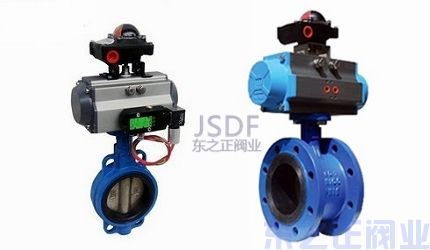

  气动对夹式衬胶蝶阀             气动法兰衬胶蝶阀

二、气动衬胶蝶阀  应用范围：

 衬胶气动蝶阀适用于各种不同类型工业管道中液体和气体（包括蒸气）等介质的输送，以及弱腐蚀性流体介质的使用工况当中，做开关两位控制或介质流量大小调节。工作温度一般不超过180℃，公称压力≤1.6MPa，广泛应用于食品、医药、化工、石油、电力、轻纺、造纸等场所。

三、气动衬胶蝶阀  性能特点：

1、气动衬胶蝶阀采用衬胶无销，保证了介质与金属完全隔离，提高了产品的可靠性。

2、气动衬胶蝶阀密封面耐磨性好(橡胶耐磨性是铜的七倍)。

3、气动衬胶蝶阀可以任何位置安装，维修方便。

4、气动衬胶蝶阀密封件可以更换，密封性能可靠达到双向密封零泄漏。

5、气动衬胶蝶阀橡胶材料无任何毒性，并且抗菌、抗霉，产品价格是不锈钢阀门的三分之一。

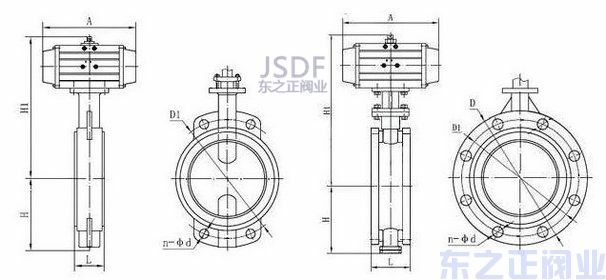

四、气动衬胶蝶阀  技术参数：

 五、气动衬胶蝶阀  标准规范：

六、气动衬胶蝶阀  零件材料：

阀 体：铸铁、球墨铸铁、碳钢、不锈钢

蝶 板：铸铁、球墨铸铁、碳钢、不锈钢 完全包覆橡胶或氟塑料

阀 杆：碳钢镀镍磷、不锈钢

阀座密封圈：天然胶NR、氯丁胶CR、丁腈胶NBR、三元乙丙胶EPDM、氟橡胶FKM

密封圈使用温度：丁腈橡胶X≤80度； 耐磨橡胶X6≤150度； 氯丁橡胶≤120度； 氟橡胶X7≤150度；

 七、气动衬胶蝶阀  性能规范：
